Rhino 8 -
CAD und Visualisierungssoftware

Was ist Rhino 8 (Rhinoceros 3D) ?

Rhinoceros 3D, üblicherweise bekannt als Rhino, ist eine vielseitige 3D-Modellierungssoftware, die sich durch Flexibilität, hohe Kompatibilität und Benutzerfreundlichkeit auszeichnet. Rhino 3D verwendet NURBS (Non-Uniform Rational B-Splines), eine mathematische Methode, um Kurven und Flächen in 3D-Grafiken darzustellen, die sich ideal für die Modellierung von präzisen und komplexen Formen eignet. Es wurde speziell für die Erstellung, Bearbeitung und Verarbeitung von NURBS-Kurven, -Flächen, -Volumenkörpern, SubD-Geometrie, Punktwolken und Polygonnetzen entwickelt. Rhino 3D ermöglicht es so, diese Elemente zu analysieren, zu dokumentieren, zu rendern, zu animieren und in andere Formate zu übersetzen, ohne dass es dabei Einschränkungen in Bezug auf Komplexität, Grad oder Größe gibt – die einzige Begrenzung ist die Leistungsfähigkeit der verwendeten Hardware.

Damit ist Rhino das ideale Werkzeug für eine Vielzahl von Industrien, darunter Architektur, Industriedesign, Produktgestaltung, und Fahrzeugbau.

Besondere Eigenschaften von Rhino

Unbegrenzte Freiform-Modellierung:
Rhino bietet 3D-Freiform-Modellierwerkzeuge, die normalerweise nur in wesentlich teureren Produkten zu finden sind, und erlaubt die Modellierung jeder beliebigen Form mit der erforderlichen Genauigkeit für verschiedenste Projekte – von großen Flugzeugen bis hin zu kleinen Schmuckstücken.

Hohe Kompatibilität:
Die Software arbeitet nahtlos mit einer Vielzahl anderer Programme zusammen, darunter solche für Design, technische Zeichnung, CAM, Maschinenbau, Analyse, Rendering, Animation und Illustration.

Effizientes Datenmanagement:
Rhino ist effektiv in der Handhabung und Reparatur von komplexen Polygonnetzen und IGES-Dateien.

Benutzerfreundlichkeit und Geschwindigkeit:
Es ist leicht zu erlernen und zu bedienen, sodass Benutzer sich voll auf das Design und die Visualisierung konzentrieren können. Rhino ist zudem schnell und erfordert keine spezielle Hardware, was es ideal für die Verwendung auf gewöhnlichen Laptops macht.

Entwicklungsumgebung:
Dient als Plattform für die Entwicklung hunderter spezialisierter 3D-Produkte.

Kosteneffizienz:
Rhino ist preiswert in Anschaffung und Unterhalt, nutzt handelsübliche Hardware effizient und verursacht keine laufenden Instandhaltungskosten.

Unterscheidung zwischen CAD und 3D-Visualisierung Software

CAD (Computer-Aided Design)

bezieht sich auf die Verwendung von Computertechnologie für das Design und die Dokumentation des Designprozesses. CAD-Software wie Rhino wird häufig für technische Zwecke verwendet, einschließlich der Erstellung von detaillierten 3D-Modellen und 2D-Zeichnungen, die für die Fertigung notwendig sind. CAD-Modelle bieten eine hohe Präzision in Maßen und können technische Daten integrieren, die für industrielle Prozesse und Ingenieurwesen relevant sind.

Modellierung und Visualisierung

Während Rhino in erster Linie ein CAD-Werkzeug ist, besitzt es auch starke Fähigkeiten in der Visualisierung, die es ermöglichen, hochwertige Renderings und realistische Visualisierungen direkt aus dem Modell heraus zu erstellen. Dies umfasst das Sculpting von Formen, das Texturieren von Oberflächen und das Vorbereiten von Modellen für visuelle Darstellungen wie Animationen und Renderings. Modellierung kann frei formbar sein, oft mit einem künstlerischen oder visuellen Ziel, ohne die Notwendigkeit der Einhaltung spezifischer Maße oder technischer Details.

Rhino als Brücke zwischen CAD und Visualisierung

Rhino 3D integriert beide Aspekte – CAD und Modellierung/Visualisierung –, indem es Nutzern ermöglicht, Modelle mit präzisen und messbaren Parametern zu erstellen und zugleich die Freiheit bietet, ästhetisch ansprechende und komplexe Formen zu gestalten. Dies macht es zu einem bevorzugten Tool in vielen beruflichen Feldern, die eine genaue und doch flexible Modellierungsumgebung erfordern. Die Software ist zudem kompatibel mit verschiedenen Plugins und bietet umfassende Möglichkeiten für Erweiterungen, von Rendering bis hin zu digitaler Fertigung und Analyse.

Rhinos Fähigkeit, hochwertige CAD-Dateien zu erzeugen und gleichzeitig als leistungsstarke Modellierungsplattform zu dienen, macht es zu einem unverzichtbaren Werkzeug in der modernen digitalen Gestaltung und Produktion.

Anwendungsbereiche für Rhino

Architektur: Für Architekten bietet Rhino Werkzeuge, um komplexe geometrische Formen zu modellieren, die in traditionellen CAD-Programmen schwer zu realisieren sind. Es wird oft verwendet, um das visuelle Design und die Planung von Gebäuden zu unterstützen.

Industriedesign: Rhino wird häufig in der Konzeptphase eines Produktdesigns verwendet, wo schnelle Iterationen und komplexe Formen gefordert sind.

Automobilindustrie: In der Automobilindustrie wird Rhino zur Gestaltung detaillierter Komponenten und ganzer Karosserieformen eingesetzt.

3D-Kunst und -Animation: Künstler und Grafiker nutzen Rhino zur Erstellung von 3D-Modellen und -Illustrationen, die später in anderen Systemen animiert oder gerendert werden.

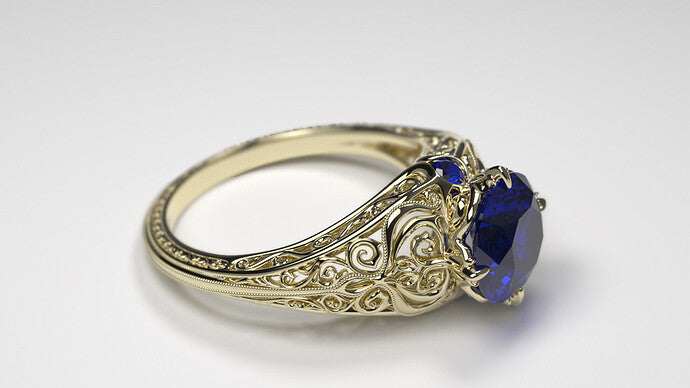

Schmuckdesign: Aufgrund seiner Präzision in der Modellierung komplexer Formen und Flächen ist Rhino eine beliebte Wahl für Schmuckdesigner.

Neu in Rhino 8

Rhino 8 führt eine Reihe neuer Funktionen ein, darunter erweiterte Modellierungswerkzeuge wie das Aufschrumpfen, signifikante Performance-Verbesserungen speziell für Mac-Nutzer, und optimierte Modellierungsabläufe. Zu den weiteren Neuerungen gehören SubD-Falten, verbesserte Schnittwerkzeuge, eine anpassbarere Benutzeroberfläche, eine beschleunigte Rendering-Engine, neue Datentypen für Grasshopper und vieles mehr, die zusammen die Funktionalität und Benutzererfahrung erheblich verbessern.

Rhino 8 - Aufschrumpfen

Die Funktion ShrinkWrap in Rhino 8 erstellt ein nahtloses Netz um offene oder geschlossene Polygonnetze, NURBS-Geometrien, SubD und Punktwolken, indem es ein umhüllendes Netzwerk generiert. Dieses Werkzeug ist besonders nützlich für eine Vielzahl von Anwendungen:

• Erstellung von Polygonnetzen für den 3D-Druck.
• Konstruktion von soliden, einheitlichen Netzen aus mehreren Objekten.
• Formung von soliden Netzen aus Fragmenten von 3D-Scan-Daten.
• Anfertigung von Polygonnetzen ohne interne Selbstüberschneidungen.
• Erzeugung von versetzten Polygonnetzen für Schalenkonstruktionen.
• Entwicklung von Polygonnetzen aus Punktwolken im Rahmen des Reverse Engineerings.
• Herstellung von validen, geschlossenen Polygonnetzen aus beschädigten oder schwer reparierbaren Geometrien.

Diese Funktion ist ideal, um robuste und präzise Modelle für verschiedene spezialisierte Anwendungen zu schaffen, die eine hohe Genauigkeit und Detailgenauigkeit erfordern.

Rhino 8 - Apple Metal speziell für Mac

Rhino für Mac wurde erheblich beschleunigt und ist nun auf Intel- und Apple Silicon Macs schneller als jemals zuvor. Die neue, durch Apple Metal unterstützte Anzeige-Pipeline nutzt die Hardwarebeschleunigung, um hochauflösende Grafiken und hohe Bildfrequenzen zu liefern.

Besonders bei komplexen Modellen, die zahlreiche Linien, Kurven, Schraffierungen und Anmerkungen enthalten, ermöglicht diese Verbesserung ein nahtloses Schwenken, Zoomen und Rotieren ohne das Verlieren von Frames. Abhängig vom Modelltyp kann die Geschwindigkeit um das 24-fache oder sogar mehr steigen.

Die überarbeitete Cycles Render Engine, die ebenfalls auf Metal basiert, verbessert die Geschwindigkeit im Raytraced Anzeigemodus und in der Rhino Render Engine erheblich. Metal wird dabei in allen Anzeigemodi unterstützt.

Rhino 8 - Sub-D Falten

Für Designer, die rasch organische Formen entwickeln müssen, bietet der neue Geometrietyp SubD herausragende Möglichkeiten zur Erstellung bearbeitbarer, präziser Formen. Im Vergleich zu anderen Geometrietypen vereint SubD die Präzision von Freiformen mit der Flexibilität schneller Bearbeitungen.

In Rhino 8 verbessern die neu eingeführten SubD-Falten die Modellierung durch einen nahtlosen Übergang zwischen glatten und scharfen Kanten, ideal für die Erzeugung von verrundungsähnlichen Merkmalen:

• Das Modellieren präziser und organischer Formen ist nun deutlich vereinfacht.
• Durch einfaches Drücken und Ziehen lassen sich komplexe Freiform-Objekte in Echtzeit gestalten.

SubD-Objekte zeichnen sich durch hohe Genauigkeit aus und können direkt in fertigungsbereite Volumenkörper umgewandelt werden. Zudem ist die Konvertierung von Scan-Daten oder Volumennetzen in SubD-Objekte möglich, die anschließend nach Bedarf in NURBS überführt werden können.

Rhino 8 - Neue Werkzeuge und Funktionen zum Modellieren

Rhino 8 führt neue Funktionen ein, die das Modellieren vereinfachen und effizienter machen, sodass weniger Inkonsistenzen bei der Erstellung und Bearbeitung von Volumenkörpern auftreten. Diese Verbesserungen ermöglichen es, vorwiegend in einer einzigen perspektivischen Ansicht zu arbeiten, wodurch der Modellierungsprozess gestrafft wird.

• DrückenZiehen
  Dieses Werkzeug beschleunigt die Modellierung von Volumenkörpern, indem es ermöglicht, durch das Verwenden von Kurven Volumen hinzuzufügen oder zu entfernen. Es vereinfacht den Prozess und macht ihn schneller.
• Gumball
  Ein intuitives Werkzeug für schnelle Manipulationen wie Verschieben, Drehen, Skalieren, Kopieren, Schneiden und Extrudieren der Geometrie ohne die Notwendigkeit, Befehle einzugeben oder Werkzeugleistenschaltflächen zu verwenden. Gumball eignet sich hervorragend für die Konzeptmodellierung verschiedener Formen, von Architektur bis hin zu speziellen Möbelstücken und Sci-Fi-Modellen.
• Inset
  Dieses Werkzeug ermöglicht das Einwärtsversetzen von Kanten auf Polygonnetzen, SubD oder Flächen, eine einfache Methode, um Teilflächen zu erstellen, die leicht modifiziert werden können.
• Auto-KEbenen
  Verbesserte KEbenen, die sich automatisch an die bevorzugten Auswahlen anpassen, erleichtern das Positionieren und Bearbeiten von Geometrie in der korrekten Ausrichtung, ohne zwischen mehreren Ansichten wechseln zu müssen.

Passende Erweiterungen für Rhino

Für das Reverse Engineering – das Umwandeln von 3D-Scans und Punktwolken in präzise CAD-Flächen – empfehlen wir das Plug-in Mesh2Surface für Rhino. Es ergänzt Rhino um leistungsstarke Werkzeuge, um aus Scandaten direkt fertige NURBS-Modelle zu erstellen.
