Punktwolken im GaLaBau: vom Geländescan zum kalkulierbaren Entwurf

Im Garten- und Landschaftsbau gibt es selten das, worauf sich jede klassische Aufmaßmethode stützt: rechte Winkel, ebene Bezugsflächen, klare Kanten. Stattdessen Hänge, gewachsene Böschungen, alter Baumbestand, Mauerreste und Grundstücksgrenzen, die nirgends sauber dokumentiert sind. Wer so ein Gelände mit Maßband, Fluchtstab und Nivelliergerät aufnimmt, verbringt einen halben Tag vor Ort und hat trotzdem nur Stichproben. Und genau diese Stichproben tragen später die Kalkulation für Erdaushub, Schotter und Stützmauern.

Ein Geländescan dreht das um. Statt einzelner Messpunkte entsteht eine Punktwolke des gesamten Grundstücks, in der jede Höhe und jede Kante nachträglich abgegriffen werden kann. Für die Weiterverarbeitung braucht es kein zweites Vermessungssystem: Scan Essentials, das Punktwolken-Modul für SketchUp, steckt bereits in den Editionen Pro Scan, Advanced Workflows und Studio und läuft dort direkt neben den gewohnten Zeichenwerkzeugen.

Welche Erfassungsmethode für welches Grundstück

Die Wahl der Aufnahmetechnik entscheidet über Genauigkeit, Aufwand und darüber, ob das Ergebnis für eine Massenberechnung überhaupt taugt. Drei Wege sind im GaLaBau üblich:

LiDAR im Tablet oder Smartphone. Die Sensoren in den Pro-Modellen von iPhone und iPad arbeiten zuverlässig bis etwa fünf Meter Entfernung. Für einen Innenhof, eine Treppenanlage, einen Mauerabschnitt oder eine Terrassensituation reicht das völlig, und in SketchUp for iPad lassen sich die Daten über Scan2Design gleich vor Ort in Geometrie überführen. Für ein 800 m² großes Hanggrundstück ist die Methode dagegen ungeeignet – die Reichweite fehlt, und die Fehler addieren sich über die Fläche.

Drohnenbefliegung. Der Standardweg für offene Flächen. Die erreichbare Auflösung hängt an der Flughöhe: Wer mit einer üblichen Vermessungsdrohne in 40 bis 60 Metern fliegt, landet je nach Kamera bei einer Bodenauflösung im Bereich von ein bis drei Zentimetern. Das genügt für Höhenmodelle und Massenberechnung. Zwei Punkte entscheiden über die Qualität: ausreichende Bildüberlappung (in Längsrichtung 80 %, quer 70 % sind ein belastbarer Richtwert) und einige eingemessene Passpunkte am Boden, sonst stimmt zwar die relative Geometrie, aber die absolute Lage und Höhe driftet.

Terrestrischer Laserscanner. Millimeterbereich, dafür Standortwechsel, Registrierung und entsprechender Zeitaufwand. Sinnvoll bei dichter Bebauung, verwinkelten Bestandssituationen oder wenn Fassaden und Gelände zusammen erfasst werden müssen. Für die reine Geländeaufnahme auf freier Fläche ist die Drohne meist der wirtschaftlichere Weg.

Eine Faustregel aus der Praxis: Sobald Erdmassen abgerechnet werden, sollte die Erfassung Passpunkte oder eine RTK-Lösung enthalten. Ein Scan ohne Bezug zum Landeskoordinatensystem ist für den Entwurf brauchbar, für die Abrechnung nicht.

Die Punktwolke in SketchUp: Formate, Vorbereitung, Performance

Scan Essentials liest RWP, E57, LAS und LAZ, TZF sowie PLY. Damit lassen sich Daten aus praktisch jeder Erfassungskette einlesen, egal ob sie aus einem Trimble-Scanner, aus einer Photogrammetrie-Software oder von einem Dienstleister kommen. Beim Import der Fremdformate legt Scan Essentials intern ein RealWorks-Projekt an – ein Schritt, der bei großen Datensätzen dauert und den man einmal sauber abwarten sollte, statt ihn zu wiederholen.

Der wichtigste Hebel liegt allerdings vor dem Import. Rohdaten enthalten regelmäßig Punkte, die im Modell nur stören: Rauschen über der Vegetation, Spiegelungen in Fensterflächen und Wasserspielen, parkende Fahrzeuge, Passanten. Diese Punkte lassen sich in SketchUp zwar ausblenden, aber nicht sinnvoll bereinigen. Wer Registrierung und Bereinigung in der Vermessungs- oder Photogrammetrie-Software erledigt und erst danach exportiert, arbeitet anschließend deutlich flüssiger.

Im Modell selbst helfen drei Werkzeuge:

• Clipping Box: grenzt den sichtbaren Ausschnitt räumlich ein, ohne Daten zu löschen. Bei Geländeaufnahmen sinnvoll, um einen Hangabschnitt oder den Terrassenbereich isoliert zu bearbeiten.
• Point Cloud Manager: steuert Deckkraft, Punktgröße und Einfärbung. Für das Nachzeichnen von Kanten ist eine reduzierte Deckkraft zwischen 40 und 60 Prozent angenehmer als die volle Darstellung, weil die eigene Geometrie sichtbar bleibt.
• Szenen: Punktwolken-Sichtbarkeiten werden pro Szene gespeichert. Es lohnt sich, früh je eine Szene für Bestand, Planung und Präsentation anzulegen.

Vom Punkt zur Fläche: Höhenmodell und Nullpunkt

Eine Punktwolke ist noch kein Geländemodell. Für Volumen, Gefälle und Anschlusshöhen braucht es Flächen. Der praxistauglichste Weg in SketchUp führt über Schnitte: horizontale Schnittebenen in festen Höhenschritten setzen – bei Gärten haben sich 25 bis 50 Zentimeter bewährt, bei steilen Hängen eher 50 Zentimeter –, die sichtbare Schnittlinie in der Punktwolke nachzeichnen und so Höhenlinien erzeugen. Aus diesen Konturen baut das Sandbox-Werkzeug Von Kontur anschließend eine vermaschte Geländefläche.

Wichtiger als jedes Werkzeug ist der Nullpunkt. Ein eindeutiger, im Gelände dauerhaft auffindbarer Punkt – die Schwelle der Terrassentür, ein Kanaldeckel, ein gesetzter Grenzstein – wird zum Modellursprung erklärt und dient später auf der Baustelle als Bezug für Absteckung und Höhen. Ohne diesen gemeinsamen Bezug entstehen genau die Abweichungen, die man mit dem Scan eigentlich vermeiden wollte: Ein Versatz von wenigen Zentimetern am ersten Punkt summiert sich über vier oder fünf Anschlusspunkte zu einem Fehler, der auf der Baustelle sichtbar wird.

Erdmassen berechnen statt schätzen

Erdaushub und Materialauftrag sind im GaLaBau die teuersten Unsicherheiten. Zu wenig Schotter bedeutet Nachbestellung mit Anfahrt, zu viel Aushub bedeutet unkalkulierte Deponiekosten. Mit einem Geländemodell lässt sich das rechnen statt schätzen:

1. Das Urgelände aus der Punktwolke als geschlossenen Körper anlegen. Dazu die vermaschte Fläche nach unten auf eine gemeinsame Basishöhe schließen, sodass SketchUp die Gruppe als Solid erkennt.
2. Das Planungsgelände – Terrassenniveau, Poolgrube, terrassierte Ebenen – als zweiten Solid darüber oder darunter modellieren.
3. Beide Körper mit den Solid-Werkzeugen verschneiden. Die Differenz ergibt getrennt das Abtrags- und das Auftragsvolumen.
4. Das Volumen jeder Solid-Gruppe steht direkt in den Objektinformationen und lässt sich in die Kalkulation übernehmen.

Für Leistungsverzeichnisse und Materiallisten geht Quantifier Pro einen Schritt weiter: Das Plugin liest Flächen, Längen, Volumen und Stückzahlen strukturiert aus dem Modell aus und schreibt sie mit hinterlegten Einheitspreisen in eine Tabelle. Pflasterfläche, laufende Meter Randstein, Kubikmeter Substrat und Anzahl Blockstufen kommen damit aus derselben Quelle wie der Entwurf – und aktualisieren sich, wenn der Entwurf sich ändert.

Ein Hinweis zum Bodenaufbau: Wer den Abtrag rechnet, sollte den Schichtaufbau als eigene Körper modellieren statt ihn pauschal aufzuschlagen. Tragschicht, Bettung und Belag haben unterschiedliche Stärken und unterschiedliche Preise, und bei 200 m² Fläche macht eine falsch angenommene Tragschichtstärke von fünf Zentimetern bereits zehn Kubikmeter Material aus.

Der Entwurf auf realem Gelände

Auf dem digitalen Bestand zu konstruieren verändert die Entwurfsarbeit spürbar. Höhenanschlüsse stimmen von Anfang an, weil sie aus dem Modell kommen und nicht aus einer Annahme. Sichtachsen lassen sich prüfen, bevor die Stützmauer steht. Und die Schattensimulation zeigt am konkreten Datum, ob der geplante Sitzplatz um 18 Uhr im Juli noch Sonne hat oder im Schatten des Bestandsbaums liegt – eine Frage, die im Kundengespräch regelmäßig aufkommt und sich sonst nur mit Erfahrungswerten beantworten lässt.

Für die Ausstattung liefert das 3D Warehouse maßstabsgetreue Herstellermodelle, von Pflasterbelägen über Außenleuchten bis zu Gartenmöbeln. Der Nutzen liegt weniger in der Optik als in der Prüfung: Durchgangsbreiten, Wendekreise für Pflegegeräte und Abstände zu Grundstücksgrenzen werden am realen Terrain sichtbar, nicht erst beim Einbau.

Im Kundentermin ist die Kombination aus Punktwolke und Entwurf das überzeugendste Argument. Bauherren erkennen ihr eigenes Grundstück in der Wolke wieder, und die geplante Terrassierung wird dadurch nachvollziehbar, statt abstrakt zu bleiben. Über Trimble Connect lässt sich das Modell im Browser teilen oder per Tablet in Originalgröße auf das Grundstück projizieren.

Welche Edition Punktwolken kann

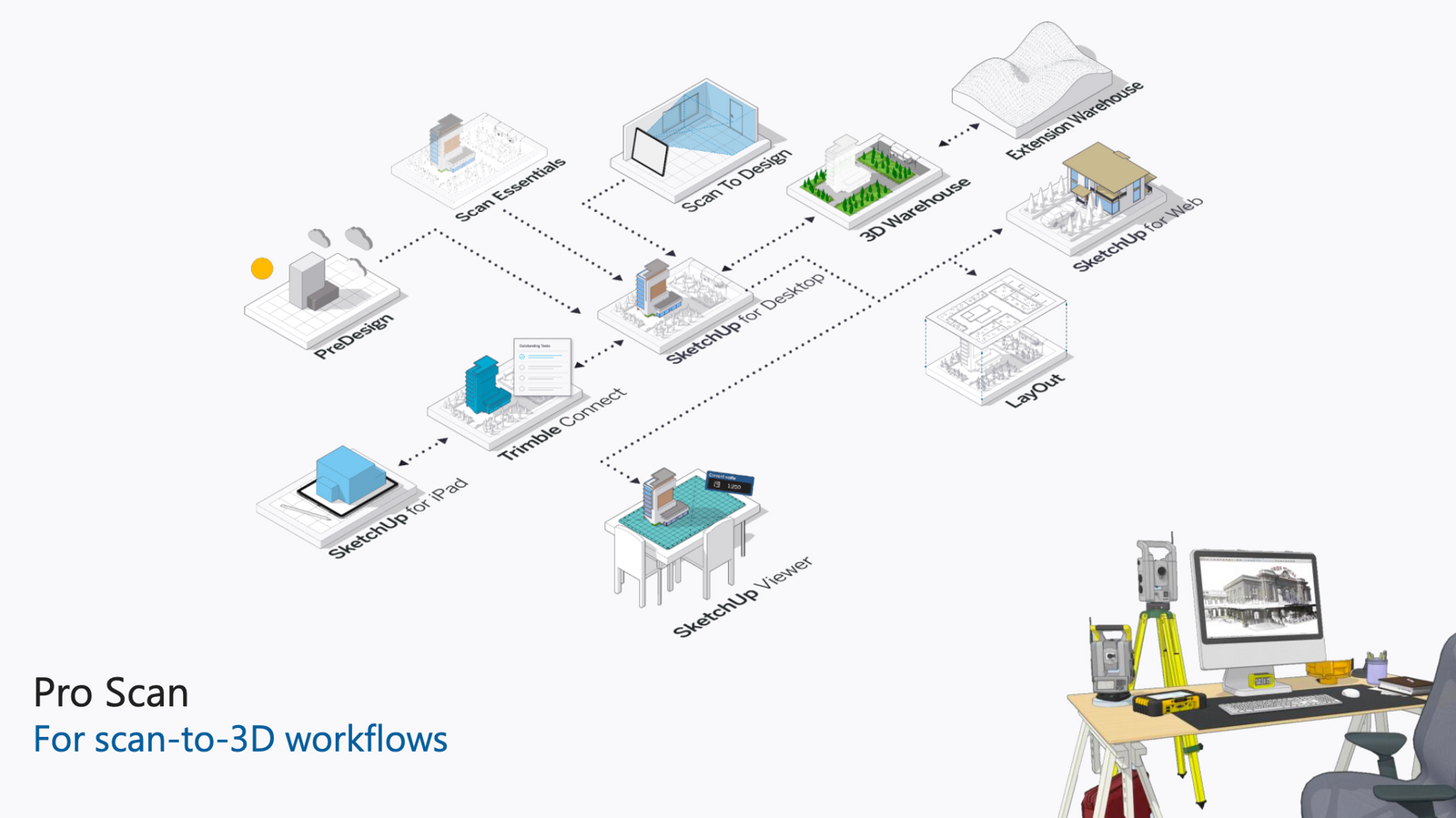

Scan Essentials ist kein separates Produkt, sondern Bestandteil bestimmter SketchUp-Abonnements. In SketchUp Pro Scan ist es zusammen mit dem vollen Pro-Funktionsumfang und LayOut enthalten – der passende Zuschnitt für Betriebe, die Bestandsdaten verarbeiten und daraus planen und dokumentieren. SketchUp Studio ergänzt zusätzlich den Revit Importer und V-Ray für die Visualisierung. In SketchUp Pro und Go ist Scan Essentials nicht enthalten.

Eine Einschränkung ist wichtig: Scan Essentials läuft ausschließlich unter Windows. Das Grundprogramm gibt es weiterhin für Windows und macOS, die Punktwolkenverarbeitung selbst aber nicht. Wer im Büro mit Mac arbeitet und mit Scans plant, braucht dafür einen Windows-Arbeitsplatz.

TrimbleSketchUp Pro Scan – SketchUp Pro + Scan Essentials für Punktwolken€543,00€565,25Zur Lizenz

Der Aufwand für den Einstieg ist überschaubar: eine Erfassungsmethode, die zur Grundstücksgröße passt, ein sauber gesetzter Nullpunkt und ein Geländemodell, das als geschlossener Körper vorliegt. Ab diesem Punkt liefert jedes Projekt Zahlen statt Schätzungen – und die Zeit, die früher im Aufmaß steckte, fließt in den Entwurf.
